태양광 발전 시스템에서 인버터 배선은 발전설비의 안정적인 운전을 위해 매우 중요한 부분입니다.
태양광 모듈에서 생산된 전기는 DC 배선을 통해 인버터로 들어오고, 인버터에서 변환된 AC 전기는 전기설비를 거쳐 부하 또는 계통으로 전달됩니다.
따라서 인버터의 DC 측과 AC 측을 어떻게 구성하느냐에 따라 발전 시스템의 안정성과 유지관리 편의성이 달라질 수 있습니다.
태양광 인버터 배선의 기본 구조

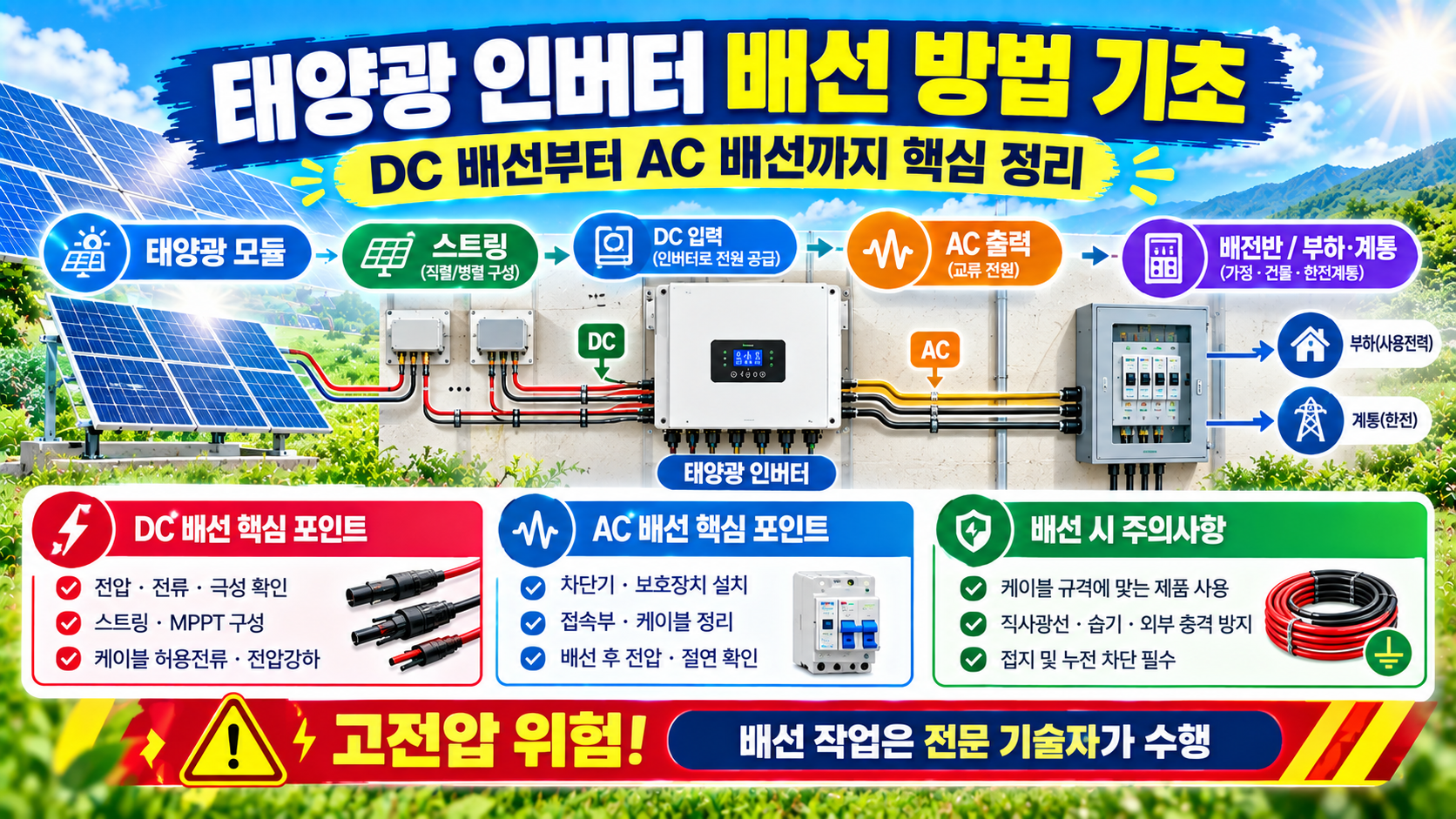

기본적인 태양광 발전 시스템의 전력 흐름은 태양광 모듈, 스트링, 인버터, AC 전기설비, 부하 또는 계통의 순서로 생각할 수 있습니다.
여러 개의 태양광 모듈을 직렬로 연결하면 하나의 스트링이 만들어집니다.
여러 스트링에서 생산된 전기는 인버터의 DC 입력부로 들어갑니다.
인버터는 직류 전기를 교류 전기로 변환하고 AC 측으로 출력합니다.
DC 배선에서 중요한 부분
DC 측에서는 태양광 모듈의 전압과 전류를 정확하게 확인해야 합니다.
모듈을 직렬로 연결하면 전압이 증가하고 병렬로 연결하면 전류가 증가합니다.
따라서 스트링을 구성할 때 인버터의 최대 입력전압과 최대 입력전류를 초과하지 않도록 설계해야 합니다.
스트링 구성의 중요성
스트링은 태양광 발전 시스템의 기본적인 전기 구성 단위입니다.
같은 방향과 비슷한 조건의 모듈을 적절하게 묶는 것이 일반적입니다.
서로 다른 방향의 패널을 하나의 MPPT에 무리하게 연결하면 발전 특성이 달라질 수 있으므로 주의해야 합니다.
이때 인버터의 MPPT 개수와 입력구성을 함께 검토해야 합니다.
DC 케이블 선택
태양광 발전 시스템의 DC 케이블은 옥외 환경에서 사용되는 경우가 많기 때문에 해당 환경에 적합한 케이블을 선택해야 합니다.
케이블의 허용전류와 전압, 온도 조건, 설치환경 등을 고려해야 합니다.
또한 케이블이 지나치게 길어지면 전압강하와 전력손실이 발생할 수 있으므로 배선 경로도 적절하게 설계해야 합니다.
AC 배선도 중요하다
인버터에서 변환된 AC 전기는 배전반이나 관련 전기설비로 전달됩니다.
AC 측에서는 인버터 출력전류와 전압, 케이블 허용전류, 차단기 및 보호장치 등을 고려해야 합니다.
발전소 규모가 커질수록 AC 측의 전기설비 구성도 복잡해질 수 있습니다.
극성을 확인해야 한다
DC 전원에서는 극성이 매우 중요합니다.
양극과 음극이 올바르게 연결되지 않으면 장비에 문제가 발생할 수 있습니다.
따라서 설치 과정에서 각 스트링의 극성과 전압을 측정하고 연결 상태를 확인하는 절차가 필요합니다.
접속부 관리
태양광 발전 시스템의 배선에서 접속부는 중요한 점검 대상입니다.
접속이 불량하면 접촉저항이 증가하고 열이 발생할 수 있습니다.
따라서 적절한 커넥터와 연결방식을 사용하고 제조사가 제시하는 작업방법을 따라야 합니다.
케이블 정리도 중요하다
옥외에 설치된 케이블이 바닥에 방치되거나 날카로운 구조물에 접촉하면 장기간 사용하면서 손상될 가능성이 있습니다.
케이블은 적절한 방식으로 고정하고 물이 고이는 장소나 외부 충격이 발생하기 쉬운 곳을 피하는 것이 좋습니다.
배선 작업은 전문가가 해야 한다
태양광 인버터의 DC 측에는 높은 전압이 발생할 수 있습니다.
따라서 전기 관련 지식이 없는 사람이 직접 배선하거나 임의로 변경하는 것은 위험합니다.
실제 설치는 관련 자격과 경험을 갖춘 전문 기술자가 수행해야 합니다.
배선 후 확인해야 할 사항
배선 작업이 끝난 후에는 스트링별 전압과 극성, 연결상태, 절연상태 등을 확인해야 합니다.
AC 측에서도 전압과 연결상태, 차단기 및 보호장치 등을 확인해야 합니다.
이러한 검사를 충분히 수행한 후 인버터를 운전하는 것이 안전합니다.
마무리
태양광 인버터 배선은 단순히 케이블을 연결하는 작업이 아니라 태양광 모듈과 인버터의 전기적 특성을 정확하게 맞추는 과정입니다.
DC 측에서는 스트링 구성과 전압, 전류, 극성, 케이블 조건을 확인해야 하며 AC 측에서는 출력전력과 전압, 차단기, 배선 및 보호설비 등을 검토해야 합니다.
전기설비 작업에는 감전과 화재 등의 위험이 있으므로 실제 배선은 반드시 전문 기술자와 관련 기준에 따라 진행해야 합니다.
