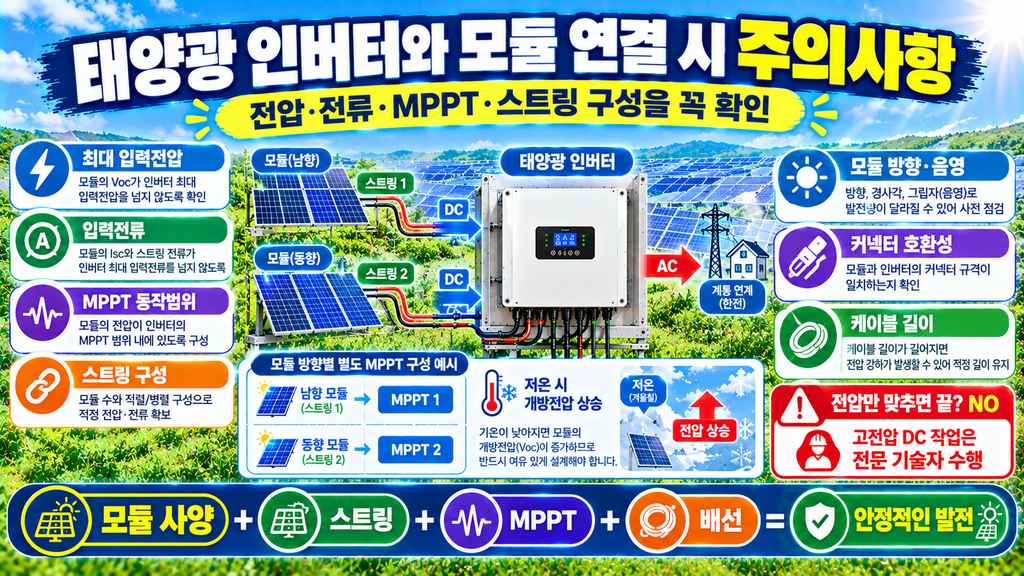

태양광 발전 시스템을 설계할 때 태양광 모듈과 인버터를 단순히 연결하면 된다고 생각하기 쉽습니다.
하지만 실제로는 모듈의 전압과 전류, 직렬 연결 개수, 스트링 구성, MPPT 범위, 최대 입력전압 등을 종합적으로 확인해야 합니다.
태양광 모듈과 인버터의 조합이 적절하지 않으면 발전 효율이 떨어질 수 있을 뿐만 아니라 장비의 정상적인 운전에 문제가 발생할 가능성도 있습니다.
태양광 모듈의 전압을 확인한다
먼저 모듈의 개별 전압 특성을 확인해야 합니다.
모듈을 여러 장 직렬로 연결하면 스트링의 전압이 증가합니다.
따라서 몇 장을 직렬로 연결할 것인지 결정할 때 인버터의 최대 입력전압을 확인해야 합니다.
특히 낮은 온도에서는 모듈의 개방전압이 상승할 수 있으므로 설계 시 온도 조건을 고려해야 합니다.
전류도 확인해야 한다
모듈의 전류 특성도 중요합니다.
여러 스트링을 병렬로 연결하면 인버터로 들어가는 전류가 증가할 수 있습니다.
따라서 인버터의 MPPT별 최대 입력전류와 스트링 구성에 따른 전류를 비교해야 합니다.
전압만 맞는다고 해서 무조건 적절한 조합이라고 할 수 없습니다.
MPPT 동작범위를 확인한다
인버터에는 MPPT 동작전압 범위가 있습니다.
태양광 스트링의 정상적인 운전전압이 이 범위 안에서 안정적으로 유지될 수 있도록 설계해야 합니다.
모듈의 개수와 온도 변화 등을 고려하여 스트링 전압을 계산하는 것이 필요합니다.
모듈을 혼합해서 연결할 때 주의
전기적 특성이 크게 다른 태양광 모듈을 동일한 스트링이나 MPPT에 혼합하면 발전 특성에 영향을 줄 수 있습니다.
모듈의 전압과 전류 특성이 다르거나 방향과 경사각이 크게 다른 경우에는 적절한 스트링 분리가 필요할 수 있습니다.
따라서 발전소 설계 단계에서 모듈 배치와 MPPT 구성을 함께 결정해야 합니다.
방향이 다른 패널은 어떻게 할까?
예를 들어 일부 패널은 남쪽, 일부 패널은 동쪽을 향하고 있다고 가정해 보겠습니다.
두 방향의 패널은 하루 동안 받는 일사량 패턴이 서로 다릅니다.
이런 경우 가능하다면 서로 다른 MPPT에 분리하여 관리하는 방식을 고려할 수 있습니다.
다만 인버터의 실제 MPPT 구성과 스트링 수를 함께 확인해야 합니다.
음영도 고려해야 한다
나무나 건물, 구조물 등에 의해 일부 패널에 음영이 발생할 수 있습니다.
음영이 발생하면 해당 모듈의 출력 특성이 달라질 수 있습니다.
따라서 스트링 구성 시 음영 조건을 함께 고려해야 합니다.
가능하다면 발전량에 영향을 주는 음영 자체를 줄이는 것이 가장 좋습니다.
커넥터의 호환성 확인
태양광 모듈과 인버터 사이에는 커넥터가 사용됩니다.
커넥터는 단순히 모양이 맞는다고 연결하는 것이 아니라 전기적·기계적 호환성을 확인해야 합니다.
서로 다른 제조사의 커넥터를 임의로 결합하는 경우 접촉불량이나 장기적인 신뢰성 문제가 발생할 수 있으므로 제조사의 지침을 따라야 합니다.
케이블 길이도 고려한다
모듈에서 인버터까지 거리가 지나치게 길면 배선에서 전압강하와 전력손실이 발생할 수 있습니다.
따라서 설계 단계에서 적절한 케이블 굵기와 배선 경로를 결정해야 합니다.
옥외 환경에서는 케이블의 내구성과 고정상태도 중요합니다.
인버터 용량과 모듈 용량의 조합
태양광 발전에서는 모듈의 총 설치용량과 인버터 정격출력의 비율을 고려하는 경우가 있습니다.
하지만 특정 비율 하나를 모든 발전소에 동일하게 적용하는 것은 적절하지 않습니다.
지역의 일사조건, 설치방향, 온도, 모듈 특성, 인버터 제조사의 허용범위 등을 종합적으로 검토해야 합니다.
마무리
태양광 인버터와 모듈을 연결할 때는 단순히 전선만 연결하는 것이 아니라 전체 시스템의 전기적 조건을 맞추는 것이 중요합니다.
특히 최대 입력전압, 입력전류, MPPT 동작범위, 스트링 구성, 모듈 방향, 음영, 커넥터 및 케이블 조건을 함께 확인해야 합니다.
태양광 DC 회로는 높은 전압이 발생할 수 있기 때문에 실제 연결 작업은 전문 기술자가 수행해야 합니다.
설계 단계에서부터 모듈과 인버터의 사양을 정확하게 비교하면 발전 시스템을 보다 안정적으로 구성할 수 있습니다.
