태양광 발전 시스템을 구성하는 장비에는 태양광 모듈, 인버터, 접속반, 배전반, 모니터링 시스템 등 다양한 장비가 있습니다. 이 가운데 인버터는 발전된 전력을 실제로 사용할 수 있는 형태로 바꾸고 발전 시스템의 상태를 관리하는 중요한 장비입니다.

태양광 인버터의 동작 원리를 이해하면 태양광 발전량이 왜 날씨와 온도에 따라 달라지는지, 인버터의 효율이 왜 중요한지, MPPT가 왜 필요한지도 함께 이해할 수 있습니다.

태양광 모듈에서 생산되는 전기는 직류다

태양광 모듈은 햇빛을 받으면 전기를 생산합니다.

이때 태양광 모듈에서 만들어지는 전기는 직류 전기입니다. 직류 전기는 전류가 일정한 방향으로 흐르는 특징이 있습니다.

하지만 우리가 일반적으로 사용하는 전력망은 교류 전기를 기반으로 구성되어 있습니다.

따라서 태양광 발전 시스템에서는 직류 전기를 교류 전기로 바꾸는 과정이 필요합니다.

인버터의 첫 번째 역할은 전력 변환이다

태양광 인버터의 가장 기본적인 역할은 DC-AC 변환입니다.

인버터는 태양광 모듈에서 입력되는 직류 전기를 전력전자 회로를 이용하여 교류 전기로 변환합니다.

단순히 전기의 종류만 바꾸는 것이 아니라 출력되는 교류 전기의 전압과 주파수, 파형 등을 적절하게 제어해야 합니다.

계통연계형 태양광 발전 시스템에서는 전력망의 상태에 맞춰 안정적으로 전력을 공급할 수 있어야 합니다.

MPPT를 이용한 발전량 최적화

인버터의 또 다른 중요한 기능이 MPPT입니다.

태양광 모듈의 출력은 햇빛의 세기와 모듈 온도 등에 따라 계속 변화합니다.

따라서 태양광 모듈에는 특정 조건에서 가장 많은 전력이 발생하는 지점이 존재합니다.

인버터는 전압과 전류를 측정하면서 이 지점을 찾아갑니다.

이 기능을 최대전력점 추종이라고 하며 영어로 Maximum Power Point Tracking, 즉 MPPT라고 합니다.

MPPT는 태양광 발전 시스템의 발전 효율을 높이는 데 중요한 역할을 합니다.

인버터의 보호 기능

태양광 인버터는 발전량을 높이는 역할만 하는 것이 아닙니다.

발전 시스템에서 문제가 발생했을 때 장비와 전력계통을 보호하는 기능도 갖추고 있습니다.

예를 들어 계통의 전압이 정상적인 범위를 벗어나거나 주파수에 이상이 발생하면 인버터가 이를 감지할 수 있습니다.

또한 과전류, 과전압, 과열, 절연 이상 등의 상황을 감지하고 필요한 보호 동작을 수행할 수 있습니다.

이러한 기능은 태양광 발전소의 안정적인 운전에 매우 중요합니다.

인버터의 모니터링 기능

최근 태양광 인버터는 단순한 전력변환 장비를 넘어 발전 상태를 확인할 수 있는 모니터링 장비의 역할도 수행합니다.

발전량, 전압, 전류, 운전상태, 오류정보 등을 확인할 수 있는 제품이 많습니다.

통신 기능을 지원하는 경우 인터넷이나 별도의 통신망을 이용하여 원격에서 발전소 상태를 확인할 수도 있습니다.

이러한 기능은 발전소 유지보수에도 매우 유용합니다.

인버터 효율이 중요한 이유

인버터는 전기를 변환하는 과정에서 일부 에너지를 소비합니다.

따라서 입력되는 전력과 출력되는 전력 사이에는 차이가 발생할 수 있습니다.

인버터의 변환 효율이 높을수록 같은 조건에서 전력 손실을 줄이는 데 도움이 됩니다.

하지만 인버터 효율 하나만으로 제품을 평가해서는 안 됩니다.

실제 발전소에서는 모듈의 출력 특성, 온도, 음영, 배선 손실, 인버터의 운전 조건 등 여러 요소가 함께 영향을 미치기 때문입니다.

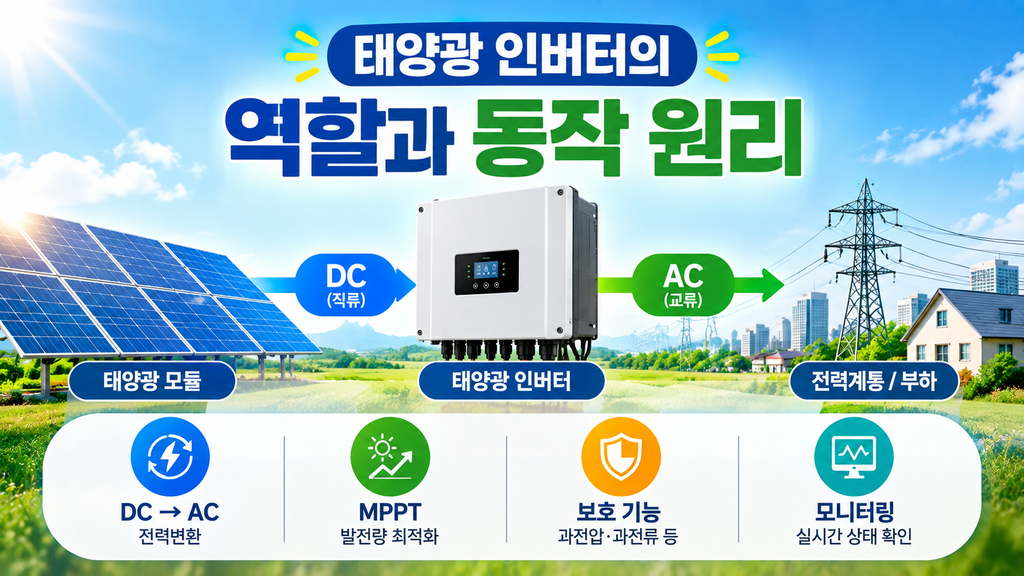

태양광 인버터의 전체적인 동작 과정

태양광 모듈이 발전하면 직류 전기가 인버터로 입력됩니다.

인버터는 입력 전압과 전류를 측정하고 MPPT를 통해 적절한 동작점을 찾습니다.

그 후 전력변환 회로를 이용하여 직류 전기를 교류 전기로 변환합니다.

변환된 전력은 발전소의 전기설비를 거쳐 부하에서 사용하거나 전력계통으로 공급됩니다.

동시에 인버터는 전압, 전류, 온도 및 계통 상태 등을 확인합니다.

이상이 발생하면 경고 또는 보호 동작을 수행합니다.

마무리

태양광 인버터는 단순히 DC 전기를 AC 전기로 바꾸는 장비가 아닙니다.

MPPT를 통해 태양광 모듈의 발전 조건을 최적화하고, 전력을 안정적으로 변환하며, 각종 이상 상태를 감시하고, 필요한 경우 보호 동작을 수행합니다.

따라서 태양광 발전 시스템을 이해하려면 인버터의 전력변환 기능과 MPPT, 보호 기능, 모니터링 기능을 함께 이해하는 것이 중요합니다.
