양방향 인버터 / Bi-directional 인버터 / 양방향 전력변환 / ESS 인버터 / V2G 인버터 완벽 가이드
일반적인 태양광 인버터는 태양광 모듈에서 생산된 직류(DC) 전력을 교류(AC) 전력으로 변환해 전력계통이나 부하로 공급하는, 이른바 ‘한 방향’의 전력 흐름을 담당합니다. 그런데 최근 에너지저장장치(ESS)와 전기차(EV) 보급이 확대되면서, 전력을 한 방향으로만 변환하는 것을 넘어 양쪽 방향 모두로 전력을 변환할 수 있는 ‘양방향(Bi-directional) 인버터’가 점점 더 주목받고 있습니다. 이 글에서는 양방향 인버터의 기본 개념과 작동 원리, 일반 인버터와의 차이, 주요 활용 분야, 그리고 도입 시 고려해야 할 사항까지 체계적으로 정리했습니다.
일반 인버터의 전력 흐름 복습
양방향 인버터를 이해하기 위해서는, 먼저 일반적인 단방향 태양광 인버터의 전력 흐름을 이해할 필요가 있습니다.
일반적인 태양광 인버터에서는 다음과 같은 한 방향의 전력 흐름이 이루어집니다.
- 태양광 모듈이 햇빛을 받아 직류(DC) 전력을 생산
- 인버터가 이 직류 전력을 교류(AC) 전력으로 변환
- 변환된 교류 전력이 건물의 부하나 전력계통으로 공급
이 구조에서 전력은 항상 DC에서 AC 방향으로만 흐릅니다. 계통의 교류 전력을 다시 직류로 변환해 어딘가에 저장하는 기능은 일반적인 태양광 전용 인버터에는 포함되어 있지 않습니다.
양방향 인버터란 무엇인가?

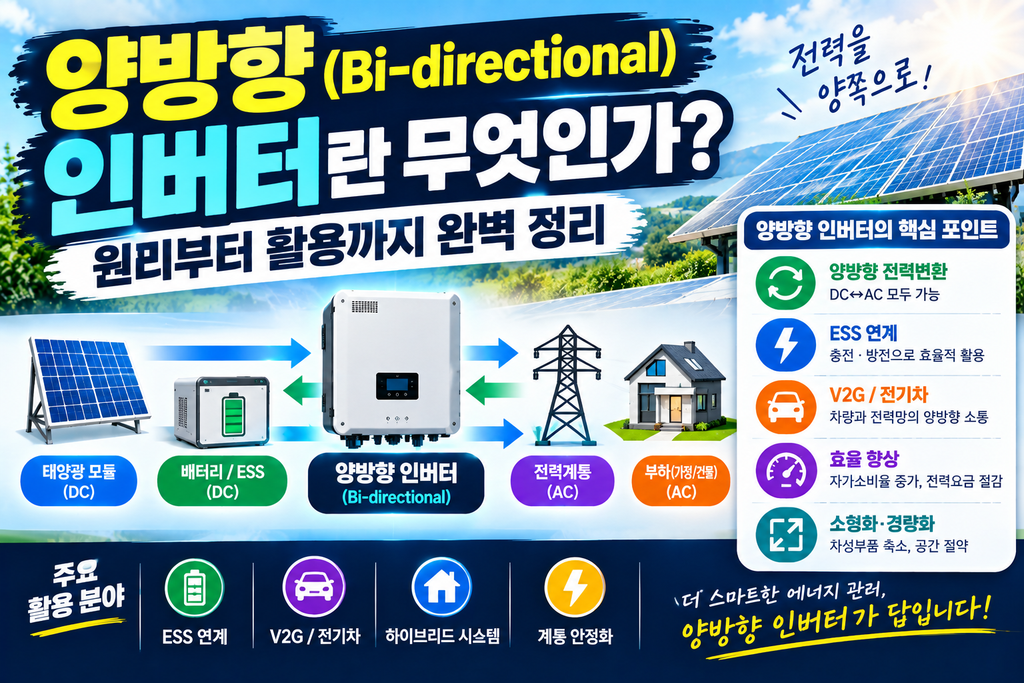

양방향 인버터는, DC에서 AC로의 변환(인버팅, Inverting)뿐만 아니라 AC에서 DC로의 변환(정류, Rectifying)도 모두 수행할 수 있는 인버터를 의미합니다. 즉 전력의 흐름 방향을 필요에 따라 양쪽으로 전환할 수 있는 능력을 갖춘 장치입니다.
이러한 기능이 필요한 대표적인 상황은 배터리나 ESS를 함께 사용하는 경우입니다. 배터리는 직류 전력으로 에너지를 저장하기 때문에, 배터리를 충전할 때는 교류 전력을 직류로 변환해야 하고, 배터리에 저장된 전력을 사용할 때는 직류를 다시 교류로 변환해야 합니다. 이 두 가지 방향의 변환을 하나의 장치로 모두 수행할 수 있는 것이 바로 양방향 인버터입니다.
양방향 인버터의 작동 원리
양방향 인버터는 크게 두 가지 동작 모드를 가지고 있습니다.
방전(인버터) 모드 배터리에 저장된 직류 전력을 교류 전력으로 변환해, 건물의 부하나 계통으로 공급하는 모드입니다. 이는 일반적인 태양광 인버터의 동작 방식과 유사합니다.
충전(정류) 모드 계통에서 공급되는 교류 전력, 혹은 태양광에서 생산된 전력을 직류로 변환해 배터리를 충전하는 모드입니다. 이 모드에서는 인버터가 일반 인버터와는 반대 방향으로 전력을 처리하게 됩니다.
이러한 양방향 동작은 내부의 전력반도체 소자와 제어 알고리즘이 전력 흐름 방향에 맞춰 스위칭 동작을 정교하게 조절함으로써 구현됩니다. 일반 단방향 인버터보다 회로 구성과 제어 방식이 더 복잡하다는 특징이 있습니다.
양방향 인버터가 필요한 주요 분야
ESS(에너지저장장치) 연계 가장 대표적인 활용 분야로, 태양광 발전으로 생산한 전력을 배터리에 저장했다가 필요한 시간에 사용하거나, 전력요금이 저렴한 시간대에 계통에서 전력을 받아 배터리를 충전하는 등의 운영 방식에 활용됩니다. 이런 ESS 연계 시스템에서는 배터리의 충전과 방전을 모두 제어해야 하기 때문에 양방향 변환 기능이 필수적입니다.
하이브리드 시스템 태양광 발전, ESS, 계통 연계를 하나의 시스템으로 통합 운영하는 하이브리드 인버터는, 대부분 양방향 변환 기능을 내장하고 있습니다. 이런 시스템에서는 상황에 따라 태양광 전력을 직접 사용하거나, 배터리에 저장하거나, 계통으로 판매하는 등 여러 운영 모드를 유연하게 전환할 수 있습니다.
전기차(EV) 충전 및 V2G 전기차 배터리를 충전하는 것은 교류 전력을 직류로 변환하는 정류 기능이 필요하고, 반대로 전기차 배터리의 전력을 건물이나 계통으로 공급하는 ‘V2G(Vehicle to Grid)’ 또는 ‘V2H(Vehicle to Home)’ 방식에서는 직류를 교류로 변환하는 인버터 기능이 필요합니다. 이처럼 전기차와 전력망 사이의 양방향 전력 교환에도 양방향 인버터 기술이 핵심적으로 활용됩니다.
일반 인버터와 양방향 인버터의 차이
| 구분 | 일반(단방향) 태양광 인버터 | 양방향 인버터 |
|---|---|---|
| 전력 변환 방향 | DC → AC (한 방향) | DC ↔ AC (양방향) |
| 주요 연결 대상 | 태양광 모듈 | 배터리, ESS, 전기차 등 |
| 회로·제어 복잡도 | 상대적으로 단순 | 상대적으로 복잡 |
| 활용 분야 | 일반 태양광 발전 | ESS, V2G, 하이브리드 시스템 |
| 일반적 가격대 | 상대적으로 낮음 | 상대적으로 높은 경향 |
이 표는 일반적인 경향을 정리한 것이며, 구체적인 제품 사양과 가격은 제조사와 모델에 따라 다를 수 있습니다.
양방향 인버터의 장점
양방향 인버터를 도입하면 다음과 같은 장점을 기대할 수 있습니다.
- 자가소비율 향상: 태양광으로 생산한 전력 중 즉시 사용하지 않은 잉여 전력을 배터리에 저장했다가 필요한 시간에 사용할 수 있어, 생산한 전력을 더 효율적으로 자체 활용할 수 있습니다.
- 전력요금 절감 가능성: 전력요금이 저렴한 시간대에 배터리를 충전하고, 요금이 높은 시간대에 방전해 사용하는 운영 전략이 가능한 경우가 있습니다(요금제와 운영 정책에 따라 다름).
- 정전 시 비상 전원 활용 가능성: 제품 구성과 설정에 따라, 정전 상황에서 배터리 전력을 활용해 일부 부하에 전력을 공급하는 기능을 지원하는 경우가 있습니다.
- 계통 안정화 기여: 대규모 시스템에서는 전력 수급 변동에 대응해 계통의 안정성에 기여하는 역할을 수행할 수도 있습니다.
양방향 인버터 도입 시 고려해야 할 점
양방향 인버터와 ESS를 함께 도입하려는 경우, 다음과 같은 점들을 신중하게 검토해야 합니다.
초기 투자 비용 양방향 인버터 자체의 가격이 일반 인버터보다 높은 경향이 있고, 여기에 배터리와 관련 설비 비용까지 추가되기 때문에 초기 투자 비용 부담이 커질 수 있습니다. 따라서 비용 대비 기대되는 경제적 이득을 구체적으로 계산해보는 과정이 필요합니다.
배터리와의 호환성 양방향 인버터는 연결되는 배터리의 전압 범위, 통신 방식, 충방전 제어 방식과 호환되어야 합니다. 제품마다 지원하는 배터리의 종류와 사양이 다르므로, 인버터와 배터리의 호환성을 사전에 반드시 확인해야 합니다.
관련 법규와 계통연계 기준 ESS를 계통에 연계하거나, 계통으로 전력을 방전하는 방식은 관련 법규와 전력회사의 기술기준에 따라 제약이 있을 수 있습니다. 따라서 설치 전에 해당 지역의 관련 규정과 요구사항을 확인하는 것이 중요합니다.
안전 관련 고려사항 배터리는 에너지가 집약된 설비이기 때문에, 설치 환경과 안전 기준(화재 안전, 통풍, 설치 위치 등)을 충분히 고려해야 합니다. 이는 인버터 자체뿐만 아니라 전체 ESS 시스템 차원에서 검토되어야 할 사항입니다.
유지보수 복잡도 시스템이 복잡해지는 만큼, 유지보수와 모니터링도 상대적으로 더 복잡해질 수 있습니다. 인버터, 배터리, 제어 시스템 사이의 상호작용을 이해하고 관리할 수 있는 전문적인 지원 체계도 함께 고려해야 합니다.
양방향 인버터와 전력변환 효율
양방향 인버터는 충전과 방전 양쪽 방향에서 모두 전력변환 손실이 발생합니다. 예를 들어 태양광 전력을 배터리에 저장했다가 나중에 사용하는 경우, 충전 시의 변환 손실과 방전 시의 변환 손실, 그리고 배터리 자체의 충방전 손실이 모두 누적되어 전체적인 왕복 효율(Round-trip Efficiency)이 결정됩니다.
따라서 양방향 인버터를 포함한 ESS 시스템의 경제성을 평가할 때는, 인버터 단독의 변환 효율뿐만 아니라 배터리를 포함한 전체 시스템의 왕복 효율을 함께 고려하는 것이 정확합니다. 일반적으로 에너지를 저장하고 꺼내 쓰는 과정에서는 어느 정도의 에너지 손실이 불가피하게 발생한다는 점을 이해하는 것이 중요합니다.
양방향 인버터와 기존 태양광 시스템의 관계
이미 일반 태양광 인버터가 설치된 기존 발전소에 ESS를 추가하고 싶은 경우, 크게 두 가지 접근 방식이 있을 수 있습니다.
AC 커플링 방식 기존의 태양광 인버터는 그대로 유지하고, 교류(AC) 측에서 별도의 양방향 인버터와 배터리를 추가로 연결하는 방식입니다. 기존 시스템을 크게 변경하지 않고 ESS를 추가할 수 있다는 장점이 있습니다.
DC 커플링 방식 태양광 모듈에서 나오는 직류 전력을 배터리 충전에 직접 활용할 수 있도록, 하이브리드 인버터 같은 통합 장치를 사용하는 방식입니다. 변환 단계를 줄여 효율을 높일 수 있는 장점이 있지만, 기존 시스템과의 통합을 위해 설계 변경이 필요할 수 있습니다.
각 방식은 장단점이 뚜렷하게 나뉘므로, 기존 시스템의 구성과 목적에 맞춰 전문가와 상담한 뒤 결정하는 것이 바람직합니다.
양방향 인버터 검토 체크리스트
- [ ] 양방향 변환(DC↔AC)의 기본 개념과 일반 인버터와의 차이 이해
- [ ] 도입 목적(자가소비율 향상, 비상전원, 요금 절감 등) 명확화
- [ ] 배터리 종류·전압·통신 방식과의 호환성 확인
- [ ] 초기 투자 비용과 예상 경제성(회수 기간) 구체적으로 계산
- [ ] 전체 시스템의 왕복 효율 고려
- [ ] 관련 법규, 계통연계 기준, 안전 기준 사전 확인
- [ ] AC/DC 커플링 방식 중 기존 시스템에 적합한 방식 선택
- [ ] 유지보수와 모니터링을 위한 전문 지원 체계 확보
자주 묻는 질문 (FAQ)
Q. 일반 태양광 인버터로도 배터리를 충전할 수 있나요? 일반적인 단방향 태양광 인버터는 배터리 충전 기능을 갖추고 있지 않은 경우가 많습니다. 배터리를 연동하려면 별도의 양방향 인버터나 하이브리드 인버터가 필요합니다.
Q. 양방향 인버터는 정전 시에도 전기를 공급할 수 있나요? 제품과 시스템 구성에 따라 다릅니다. 정전 시 독립 운전(오프그리드 전환) 기능을 지원하는 제품도 있지만, 모든 양방향 인버터가 이 기능을 갖추고 있는 것은 아니므로 제품 사양을 확인해야 합니다.
Q. 양방향 인버터와 하이브리드 인버터는 같은 건가요? 비슷한 맥락에서 사용되지만 정확히 같은 개념은 아닙니다. 하이브리드 인버터는 태양광 입력과 배터리 연동 기능을 통합한 제품을 가리키는 경우가 많고, 이 중 상당수가 양방향 변환 기능을 포함합니다.
Q. 양방향 인버터 도입이 항상 경제적으로 유리한가요? 그렇지 않습니다. 전기요금 체계, 사용 패턴, 배터리 비용, 관련 정책에 따라 경제성이 크게 달라지므로, 구체적인 조건에서의 시뮬레이션이 필요합니다.
마무리: 에너지 흐름을 유연하게 관리하는 핵심 기술
양방향 인버터는 DC에서 AC로, 그리고 AC에서 DC로 전력을 모두 변환할 수 있어, ESS와 전기차, 하이브리드 시스템 등 에너지 저장과 활용의 유연성이 중요한 분야에서 핵심적인 역할을 담당합니다. 태양광 발전의 자가소비율을 높이고, 정전 대비 등 새로운 활용 가능성을 열어준다는 장점이 있지만, 상대적으로 높은 초기 투자 비용과 시스템 복잡도, 법규 및 안전 기준 같은 고려사항도 함께 따라옵니다. 따라서 도입을 검토한다면 단순히 최신 기술이라는 이유만으로 판단하기보다는, 도입 목적과 경제성, 호환성, 법규 및 안전 요건을 종합적으로 분석해 신중하게 결정하는 것이 바람직합니다.
