인버터 무효전력 제어 / 태양광 인버터 역률 / 무효전력이란 / Volt-VAR 제어 / 계통 전압 조정 완벽 가이드

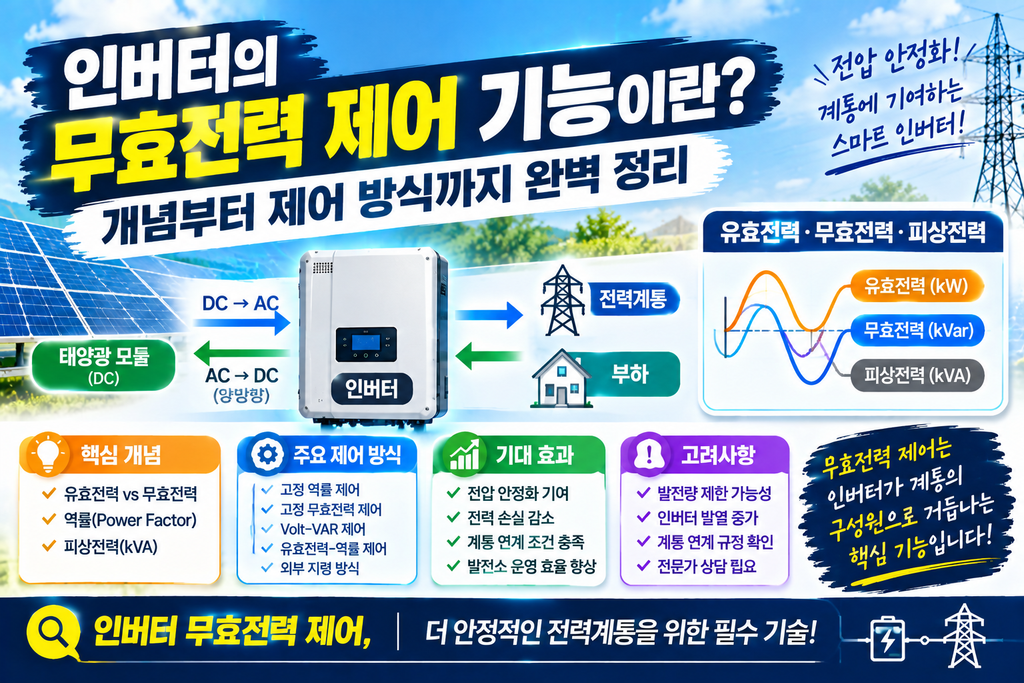

태양광 인버터 사양서를 보면 ‘정격출력 100kW’와 함께 ‘100kVA’, ‘역률 0.9~1.0’, ‘무효전력 제어 가능’ 같은 표현이 나란히 적혀 있는 경우가 많습니다. 발전소를 운영하는 입장에서는 눈에 보이는 발전량(kWh)에 먼저 관심이 가기 때문에, 이런 항목들은 전문가의 영역으로 느껴지고 지나치기 쉽습니다. 하지만 분산형 태양광이 늘어나면서 인버터가 전력계통의 전압을 안정적으로 유지하는 데 기여해야 한다는 요구가 커지고 있고, 그 중심에 있는 개념이 바로 무효전력(Reactive Power) 제어입니다. 이 글에서는 유효전력과 무효전력의 차이부터 시작해, 인버터가 무효전력을 어떻게 다루는지, 어떤 제어 방식이 있는지, 그리고 발전소 운영자가 알아두어야 할 영향까지 단계적으로 정리했습니다.
유효전력과 무효전력, 무엇이 다를까?
교류 전력 시스템에서는 전력을 크게 세 가지 개념으로 나누어 설명합니다.
- 유효전력(Active Power, 단위 kW): 실제로 일(조명, 모터 구동, 열 발생 등)을 하는 전력입니다. 우리가 흔히 말하는 ‘발전량’과 ‘사용 전력’은 대부분 유효전력을 의미하며, 전기요금 계산의 기준이 되는 것도 유효전력량(kWh)입니다.
- 무효전력(Reactive Power, 단위 kVar): 실제 일은 하지 않지만, 전압을 유지하고 전자기장을 형성하는 데 필요한 전력입니다. 전동기나 변압기처럼 코일 성분이 있는 설비가 동작하려면 자기장을 만들기 위한 무효전력이 오가야 합니다.
- 피상전력(Apparent Power, 단위 kVA): 유효전력과 무효전력을 합쳐 놓은 전체 전력의 크기입니다. 전선, 변압기, 인버터 같은 설비의 용량은 이 피상전력을 기준으로 정해집니다.
세 값의 관계는 직각삼각형으로 표현할 수 있습니다. 피상전력의 제곱은 유효전력의 제곱과 무효전력의 제곱을 더한 값과 같으며, 이 관계가 인버터의 무효전력 제어를 이해하는 가장 중요한 출발점입니다.
역률(Power Factor)이란?
역률은 피상전력 가운데 유효전력이 차지하는 비율을 뜻합니다. 역률이 1.0이면 전력 전체가 유효전력이라는 의미이고, 역률이 낮아질수록 무효전력의 비중이 커집니다.
역률이 낮으면 같은 양의 유효전력을 전달하기 위해 더 큰 전류가 흘러야 하고, 그만큼 선로 손실과 설비 부담이 증가합니다. 그래서 전력계통에서는 역률을 일정 수준 이상으로 관리하는 것이 중요하게 다뤄집니다.
역률에는 ‘지상(Lagging)’과 ‘진상(Leading)’이라는 개념도 있습니다. 전동기처럼 무효전력을 소비하는 설비는 지상 역률을 만들고, 콘덴서처럼 무효전력을 공급하는 설비는 진상 역률을 만듭니다. 인버터는 전력전자 소자를 이용해 제어함으로써, 필요에 따라 무효전력을 공급하는 쪽으로도, 흡수하는 쪽으로도 동작할 수 있다는 점이 특징입니다.
인버터는 왜 무효전력을 제어해야 할까?
과거의 태양광 인버터는 가능한 한 역률 1.0에 가깝게 동작하면서 유효전력만 계통에 내보내는 것을 기본으로 했습니다. 그런데 태양광 발전소가 계통에 많이 연결되면서 다음과 같은 문제가 부각되었습니다.
배전선로의 전압 상승 문제 태양광 발전은 낮 시간대에 집중적으로 전력을 계통에 공급합니다. 특히 배전선로 말단에 가까운 곳에 발전소가 연결되어 있고 주변 소비가 적은 경우, 유효전력이 계통으로 역방향으로 흘러가면서 연결 지점의 전압이 상승할 수 있습니다. 전압이 허용 범위를 넘으면 인버터가 보호 동작으로 출력을 줄이거나 정지하게 되고, 이는 발전량 손실로 이어질 수 있습니다.
계통 전압 안정화에 대한 요구 분산전원의 비중이 커질수록 계통 운영자는 인버터가 단순히 전력을 공급하는 장치를 넘어, 전압과 주파수 안정에 기여하는 ‘계통 친화적’ 장치가 되기를 요구합니다. 무효전력 제어는 이러한 요구에 대응하는 대표적인 기능입니다.
무효전력 제어의 기본 원리
무효전력을 공급하거나 흡수하면 연결 지점의 전압에 영향을 줄 수 있습니다. 일반적인 배전선로 조건에서는 다음과 같은 경향이 있습니다.
- 인버터가 무효전력을 흡수하면(지상 역률 방향) 연결 지점의 전압 상승을 억제하는 방향으로 작용할 수 있습니다.
- 인버터가 무효전력을 공급하면(진상 역률 방향) 연결 지점의 전압을 높이는 방향으로 작용할 수 있습니다.
다만 이는 선로의 임피던스 특성, 연결 지점의 계통 강도 등에 따라 효과의 크기가 달라질 수 있는 일반적인 경향입니다. 실제로 어떤 방향과 크기로 제어할지는 계통 조건과 해당 지역의 기술 기준에 따라 결정됩니다.
주요 무효전력 제어 방식
인버터가 무효전력을 제어하는 방식은 크게 몇 가지로 나눌 수 있으며, 제품에 따라 지원하는 방식이 다를 수 있습니다.
① 고정 역률 제어(Fixed Power Factor) 역률을 미리 정해진 값(예: 0.95 지상)으로 고정해서 운전하는 가장 단순한 방식입니다. 출력이 변해도 역률을 일정하게 유지하므로, 출력이 커질수록 무효전력의 절대량도 함께 커집니다. 설정이 간단하다는 장점이 있지만, 전압 상황과 무관하게 일정하게 동작하기 때문에 필요하지 않은 상황에서도 무효전력을 사용할 수 있다는 단점이 있습니다.
② 고정 무효전력 제어(Fixed Reactive Power) 무효전력의 크기를 일정한 값으로 지정하는 방식입니다. 출력 변화와 상관없이 정해진 kVar 값을 유지하도록 제어합니다.
③ 전압-무효전력 제어(Volt-VAR, Q(V) 제어) 연결 지점의 전압을 측정해, 전압이 높아지면 무효전력을 흡수하고 전압이 낮아지면 무효전력을 공급하는 방식으로 자동 조정하는 제어입니다. 전압 상황에 따라 필요한 만큼만 동작하므로, 고정 방식보다 효율적으로 전압 안정화에 기여할 수 있다는 평가를 받는 방식입니다. 전압과 무효전력 사이의 관계 곡선을 어떻게 설정하느냐에 따라 응답 특성이 달라집니다.
④ 유효전력-역률 제어(Watt-PF, PF(P) 제어) 인버터의 유효전력 출력 수준에 따라 역률을 변화시키는 방식입니다. 예를 들어 출력이 낮을 때는 역률 1.0에 가깝게 운전하다가, 출력이 일정 수준을 넘어서면 지상 역률 쪽으로 조정하는 식입니다. 출력이 높은 시간대에 전압 상승 위험이 커지는 점을 반영한 방식입니다.
⑤ 외부 지령 방식 전력회사나 발전소 통합 제어 시스템에서 통신을 통해 무효전력 지령값을 내려보내면, 인버터가 이를 따라 동작하는 방식입니다. 대규모 발전소나 계통 운영자와 연계된 환경에서 활용되는 경우가 있습니다.
어떤 방식을 적용해야 하는지는 발전소 규모, 연계 전압 등급, 해당 지역의 계통 연계 기술기준과 전력회사의 요구사항에 따라 달라지므로, 일반 운영자가 임의로 선택하기보다는 시공 단계에서 요구사항에 맞춰 설정하는 것이 원칙입니다.
인버터 용량과 무효전력의 관계
인버터의 용량은 유효전력(kW)만이 아니라 피상전력(kVA)을 기준으로 정해집니다. 인버터가 낼 수 있는 최대 피상전력이 정해져 있기 때문에, 무효전력을 많이 사용하면 그만큼 유효전력으로 쓸 수 있는 여유가 줄어들 수 있습니다.
예를 들어 최대 피상전력이 100kVA인 인버터가 역률 1.0으로 운전하면 이론상 100kW에 가까운 유효전력을 낼 수 있지만, 역률을 0.9로 운전하면 유효전력은 약 90kW 수준으로 제한되고 나머지는 무효전력에 할당됩니다. 즉 같은 인버터라도 무효전력을 많이 사용하는 설정에서는 최대 유효전력이 낮아질 수 있습니다.
이 때문에 제품 사양서를 볼 때는 ‘kW’와 ‘kVA’ 정격을 구분해서 확인해야 하며, 무효전력 제어 요구가 있는 발전소에서는 인버터를 선정할 때 이 여유 용량을 함께 고려해야 합니다. 제조사에 따라 유효전력 우선 모드와 무효전력 우선 모드를 선택할 수 있는 경우도 있습니다.
무효전력 제어가 발전소 운영에 미치는 영향
무효전력 제어는 계통에 기여하는 기능이지만, 발전소 운영자 입장에서는 다음과 같은 영향도 함께 이해해야 합니다.
발전량(유효전력량)에 대한 영향 앞서 설명한 것처럼, 인버터의 피상전력 한도에서 무효전력을 사용하면 유효전력 출력이 제한될 수 있습니다. 특히 일사량이 높아 인버터가 정격 부근에서 운전하는 시간대에 이런 영향이 나타날 수 있습니다. 다만 모든 발전소에서 발전량 손실이 눈에 띄게 나타나는 것은 아니며, 인버터 용량 여유와 운전 조건에 따라 달라집니다.
인버터 발열과 손실 무효전력을 함께 처리하면 인버터를 통해 흐르는 전류가 늘어나므로, 내부 손실과 발열이 다소 증가할 수 있습니다. 이는 앞서 다룬 온도 관리, 냉각 성능과도 연결되는 부분입니다.
전압 관련 보호 동작 감소 가능성 적절한 무효전력 제어는 연결 지점의 전압 상승을 완화해, 과전압으로 인한 인버터 정지나 출력 제한을 줄이는 데 도움이 될 수 있습니다. 이런 점에서 무효전력 제어는 발전량 손실의 원인이 아니라, 오히려 전압 문제로 인한 손실을 줄이는 수단이 될 수도 있습니다.
계통 연계 규정 준수 지역과 설비 규모에 따라 무효전력 제어 기능이 연계 요건으로 요구되는 경우가 있습니다. 이 요건을 충족하지 못하면 연계 승인이나 운영에 제약이 생길 수 있으므로, 설치 단계에서 해당 요건을 확인하는 것이 중요합니다.
야간 무효전력 지원 기능
일부 인버터 제품은 태양광 발전이 없는 야간에도 무효전력을 공급하거나 흡수하는 기능을 제공한다고 소개되기도 합니다. 이는 인버터의 전력변환 회로를 계통 지원 장치처럼 활용하는 개념으로, 낮에만 쓰이던 설비를 야간에도 계통 지원에 활용할 수 있다는 점이 특징입니다.
다만 이 기능은 모든 제품이 지원하는 것은 아니고, 지원하더라도 운영 정책, 계약 조건, 추가 손실 및 대기 전력 소비 같은 요소를 함께 고려해야 합니다. 구체적인 지원 여부와 조건은 제품 사양과 계통 운영 기관의 정책을 확인해야 정확합니다.
발전소 운영자가 확인해볼 수 있는 항목
무효전력 관련 설정은 전문적인 영역이기 때문에 일반 운영자가 임의로 변경하는 것은 바람직하지 않습니다. 대신 다음 항목들을 확인해두면 문제가 생겼을 때 원인을 파악하는 데 도움이 됩니다.
- 인버터에 설정된 무효전력 제어 방식과 역률 설정값이 무엇인지 기록해두기
- 인버터 정격이 kW 기준인지 kVA 기준인지 사양서에서 확인하기
- 낮 시간대 최대 출력 구간에서 유효전력이 정격보다 낮게 제한되는 현상이 있는지 모니터링 데이터로 확인하기
- 전압 관련 경고나 출력 제한 이력이 반복되는지 확인하기
- 설정 변경이 필요해 보이는 경우, 시공업체나 제조사, 전력회사에 먼저 문의하기
특히 무효전력 설정은 계통 연계 승인 조건과 연결되어 있을 수 있으므로, 설정을 임의로 바꾸면 규정 위반이나 계통 문제로 이어질 수 있다는 점을 유의해야 합니다.
무효전력 제어 관련 체크리스트
- [ ] 유효전력(kW), 무효전력(kVar), 피상전력(kVA)의 차이 이해
- [ ] 역률의 의미와 지상·진상 개념 이해
- [ ] 인버터 정격이 kVA 기준임을 인지하고 사양서 확인
- [ ] 적용된 제어 방식(고정 역률, Volt-VAR 등) 확인 및 기록
- [ ] 무효전력 사용으로 인한 유효전력 제한 가능성 점검
- [ ] 전압 상승으로 인한 출력 제한·정지 이력 확인
- [ ] 설정 변경은 전문가·제조사·전력회사 확인 후 진행
- [ ] 지역별 계통 연계 기술기준과 요구사항 확인
자주 묻는 질문 (FAQ)
Q. 무효전력은 말 그대로 쓸모없는 전력인가요? 이름 때문에 오해하기 쉽지만, 무효전력은 전압을 유지하고 전동기·변압기 같은 설비가 동작하는 데 꼭 필요한 전력입니다. 요금으로 직접 환산되는 전력량은 아니지만 계통 운영에는 필수적인 요소입니다.
Q. 역률을 1.0으로 맞추는 것이 항상 가장 좋은가요? 그렇지 않습니다. 설비 효율만 보면 역률이 1.0에 가까울수록 유리하지만, 계통 전압 안정화를 위해 일부러 역률을 조정하도록 요구받는 경우도 있습니다. 상황과 계통 요구사항에 따라 적정값이 달라집니다.
Q. 무효전력 제어를 켜면 발전량이 줄어드나요? 인버터가 정격 부근에서 운전하는 시간대에는 유효전력이 제한될 수 있습니다. 하지만 인버터 용량 여유가 충분하거나, 전압 문제로 인한 출력 제한이 줄어드는 효과도 있을 수 있어 발전소 조건에 따라 결과가 다릅니다.
Q. 일반 가정용 소형 인버터도 무효전력 제어를 하나요? 제품과 지역 기준에 따라 다릅니다. 최근에는 소형 인버터에도 관련 기능을 요구하는 추세가 있지만, 적용 범위와 요건은 지역과 시기에 따라 다를 수 있으므로 제품 사양과 관련 기준을 확인해야 합니다.
마무리: 무효전력 제어는 인버터가 ‘계통의 구성원’이 되는 기능이다
무효전력 제어는 인버터가 단순히 전기를 내보내는 장치를 넘어, 전력계통의 전압 안정에 기여하는 구성원으로 역할을 확장하는 대표적인 기능입니다. 유효전력, 무효전력, 피상전력의 관계를 이해하면, 인버터 용량 표기가 왜 kVA로 되어 있는지, 역률 설정이 발전량과 어떤 관련이 있는지, 전압 문제로 출력이 제한되는 현상을 어떻게 완화할 수 있는지가 한결 명확해집니다. 다만 구체적인 제어 방식과 설정값은 발전소 규모, 연계 조건, 지역별 기술기준에 따라 달라지고 계통 연계 승인과도 연결되어 있으므로, 임의로 변경하기보다는 전문가와 관련 기관의 안내에 따라 진행하는 것이 바람직합니다. 최신 기술기준과 요구사항은 지속적으로 개정될 수 있으니, 전력회사와 제조사의 공식 자료를 기준으로 확인하시기 바랍니다.
