태양광 인버터의 사양서나 계통연계 관련 자료를 읽다 보면 ‘LVRT’, ‘FRT’, ‘저전압 운전지속’, ‘Ride-Through’ 같은 낯선 용어를 만나게 됩니다. 평소 발전소를 운영할 때는 거의 신경 쓰지 않는 기능이지만, 전력계통에 문제가 생기는 순간에는 이 기능이 어떻게 동작하느냐에 따라 발전소의 운명, 나아가 계통 전체의 안정성이 달라질 수 있습니다. 이 글에서는 LVRT가 무엇인지, 과거에는 왜 필요하지 않았는데 지금은 왜 중요해졌는지, 인버터가 내부에서 어떻게 대응하는지, 그리고 발전소 운영자가 알아두면 좋은 점까지 차근차근 정리했습니다.
LVRT란 무엇인가?

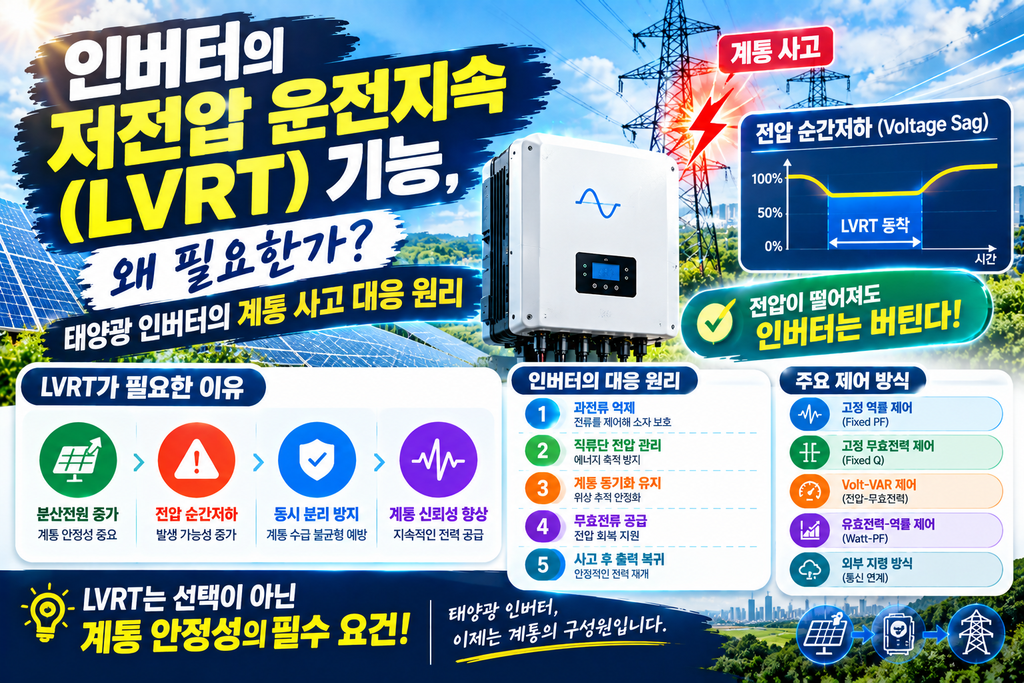

LVRT는 ‘Low Voltage Ride Through’의 약자로, 우리말로는 ‘저전압 운전지속’ 또는 ‘저전압 계통사고 운전지속’이라고 부릅니다. 전력계통에서 사고가 발생해 계통 전압이 일시적으로 크게 떨어졌을 때, 발전설비가 곧바로 계통에서 분리되지 않고 일정 시간 동안 연결 상태를 유지하며 운전을 이어가는 능력을 의미합니다.
여기서 ‘Ride Through’는 ‘파도를 타고 넘는다’는 비유와 비슷합니다. 계통에 순간적인 충격이 오더라도 바로 물러나지 않고 버티면서 넘어간다는 뜻입니다.
비슷한 개념으로 계통 전압이 일시적으로 지나치게 높아지는 상황에 대응하는 HVRT(High Voltage Ride Through), 주파수 변동에 대응하는 주파수 운전지속 기능도 있으며, 이들을 통틀어 FRT(Fault Ride Through, 고장 운전지속)라고 부르기도 합니다.
계통 사고와 전압 순간저하
전력계통에서는 낙뢰, 선로 단락, 지락, 설비 고장 같은 사고가 언제든 발생할 수 있습니다. 이런 사고가 발생하면 사고 지점 근처의 전압이 크게 떨어지는데, 이 현상을 ‘전압 순간저하(Voltage Sag, Voltage Dip)’라고 합니다.
전압 순간저하는 대개 매우 짧은 시간, 보통 수십 밀리초에서 수 초 이내에 해소됩니다. 계통의 보호계전기와 차단기가 고장 구간을 신속하게 분리하면 전압이 다시 정상 수준으로 회복되기 때문입니다. 문제는 이 짧은 순간 동안 계통에 연결된 발전설비들이 어떻게 반응하느냐입니다.
과거에는 왜 사고 시 발전기를 분리했을까?
전통적으로 소규모 분산형 전원에 대한 계통연계 기준은 ‘계통에 이상이 생기면 즉시 분리한다’는 원칙을 기본으로 했습니다. 여기에는 합리적인 이유가 있었습니다.
- 안전 확보: 사고로 계통이 정전되었을 때 분산전원이 계속 전기를 내보내면, 이른바 ‘단독운전(Islanding)’ 상태가 되어 복구 작업을 하는 작업자가 감전될 위험이 있습니다.
- 재투입 시 문제 방지: 계통이 복구되면서 자동으로 다시 전기를 보내는 순간, 분산전원이 계통과 동기화되어 있지 않으면 설비에 손상을 줄 수 있습니다.
- 계통 규모 대비 영향 미미: 과거에는 분산전원의 비중이 작아서, 분산전원 일부가 한꺼번에 분리되더라도 계통 전체에 큰 영향을 주지 않았습니다.
즉 과거에는 ‘이상이 감지되면 빠르게 분리하는 것’이 안전하고 단순한 정답이었습니다.
태양광이 늘어나면서 달라진 문제
상황은 태양광과 풍력 같은 인버터 기반 전원의 비중이 커지면서 달라졌습니다. 많은 수의 발전설비가 같은 계통에 연결되어 있는 상태에서 전압 순간저하가 발생하면, 기준에 따라 이들이 일제히 동시에 분리될 수 있습니다.
이렇게 되면 사고 자체는 짧게 끝나는 사건이었더라도, 갑자기 많은 발전량이 한꺼번에 사라지면서 계통의 수급 균형이 깨지고 주파수가 급격히 떨어지는 2차 문제로 번질 수 있습니다. 이는 사고의 규모를 키우고 최악의 경우 대규모 정전으로 이어질 수도 있습니다.
해외에서도 이와 관련된 사례들이 보고된 바 있습니다. 계통 사고 시 상당한 규모의 태양광·풍력 발전설비가 의도치 않게 동시에 출력을 잃으면서 사고 영향이 확대된 사례들이 계통 운영 기관의 분석 보고서에서 다뤄졌고, 이후 여러 나라에서 분산형 인버터 전원에 대한 운전지속 요건이 강화되는 계기가 되었습니다. 구체적인 사례의 세부 내용은 각 기관의 공식 보고서를 통해 확인하시기를 권합니다.
이런 배경에서 ‘계통이 흔들릴 때 발전설비는 바로 빠지는 것이 아니라, 일정 조건 안에서는 버티며 계통을 지탱해야 한다’는 방향으로 기준이 변화했고, 그 핵심이 LVRT 기능입니다.
LVRT 요건은 어떻게 정해질까?
LVRT 요건은 보통 ‘전압-시간 곡선’으로 정의됩니다. 이는 전압이 얼마나 낮게, 얼마나 오래 떨어졌을 때까지 계통에 연결된 상태를 유지해야 하는지를 보여주는 기준선입니다.
개념을 간단히 정리하면 다음과 같습니다.
- 전압이 아주 깊게 떨어지더라도 매우 짧은 시간 동안에는 연결을 유지해야 합니다.
- 전압이 덜 깊게 떨어진 경우에는 더 긴 시간 동안 연결을 유지해야 합니다.
- 이 곡선 아래쪽 영역에서는 분리가 허용되고, 곡선 위쪽 영역에서는 반드시 운전을 지속해야 합니다.
구체적인 전압 수준과 시간 기준은 나라별, 계통 운영 기관별, 연계 전압 등급이나 설비 용량별로 다르며, 기준이 개정되기도 합니다. 국내에서도 분산형 전원의 계통연계 관련 기술기준에서 해당 요건을 다루고 있으므로, 설치 용량과 연계 조건에 맞는 적용 여부와 구체적인 수치는 한국전력 등 관련 기관의 최신 기술기준을 확인하셔야 정확합니다.
인버터는 내부에서 어떻게 대응할까?
계통 전압이 급격히 떨어졌을 때 인버터가 버티려면 내부적으로 여러 가지 어려운 문제를 해결해야 합니다. 대표적인 기술적 과제와 대응 방식을 살펴보겠습니다.
과전류 억제 전압이 낮아지면 같은 전력을 내보내기 위해 전류가 커지려는 경향이 생깁니다. 인버터의 전력반도체는 허용 전류에 한계가 있어서, 제어 알고리즘이 출력 전류를 설계 한도 안으로 제한해야 합니다.
직류단 전압 관리 태양광 모듈에서 들어오는 전력은 계속되는데, 계통 쪽으로 내보낼 수 있는 전력이 일시적으로 줄어들면 인버터 내부 직류단(DC Link)에 에너지가 쌓여 전압이 올라갈 수 있습니다. 이를 방지하기 위해 입력 전력을 일시적으로 줄이거나, 에너지를 소모하는 보호 회로를 활용하는 등의 방법이 사용됩니다.
계통 동기화 유지 인버터는 계통의 전압 위상을 계속 추적해야 안정적으로 전력을 내보낼 수 있습니다. 전압이 깊게 떨어지거나 파형이 일그러지면 위상을 추적하는 회로(PLL 등)가 오작동할 수 있기 때문에, 사고 상황에서도 동기화를 안정적으로 유지하는 제어 설계가 중요합니다.
무효전류 공급 많은 LVRT 요건은 단순히 연결을 유지하는 것을 넘어, 사고 중 계통의 전압 회복을 돕기 위해 무효전류를 공급하도록 요구합니다. 앞서 다룬 무효전력 제어 기능이 이런 상황에서 중요한 역할을 하게 되며, 인버터가 계통 전압을 지지하는 능동적인 구성원으로 동작하는 대표적인 사례입니다.
사고 후 출력 복귀 전압이 회복된 뒤에는 유효전력 출력을 정해진 속도에 맞춰 안정적으로 되돌려야 합니다. 너무 급하게 복귀하면 계통에 또 다른 충격을 줄 수 있고, 너무 느리면 계통 지지 효과가 떨어질 수 있어 복귀 속도에도 기준이 있는 경우가 많습니다.
LVRT와 단독운전 방지, 서로 충돌하지 않을까?
앞서 계통연계 관련 글에서 단독운전 방지(안티 아일랜딩) 기능을 언급했습니다. 정전 시에는 분리해야 하고, 사고 시에는 버텨야 한다면 서로 모순처럼 느껴질 수 있습니다.
핵심은 ‘두 상황을 정확히 구분하는 것’입니다.
- 전압 순간저하(계통은 살아 있는 상태): 계통과의 연결이 유지된 채 전압만 일시적으로 낮아진 상황이므로, 정해진 기준 안에서는 버텨야 합니다.
- 단독운전(계통이 끊어진 상태): 계통과의 연결이 완전히 사라진 상황이므로, 신속하게 분리해야 합니다.
인버터는 전압, 주파수, 위상의 변화 양상을 종합적으로 감시해 두 상황을 구분하도록 설계됩니다. 이 구분이 정확하지 않으면 필요 이상으로 자주 분리되거나, 반대로 분리해야 할 때 분리하지 못하는 문제가 생길 수 있어, 제조사와 인증 기관이 시험을 통해 이 동작을 검증하는 부분입니다.
HVRT와 FRT도 함께 알아두기
계통에서 전압이 낮아지는 사고가 끝나고 회복되는 과정에서, 반대로 전압이 일시적으로 높아지는 현상이 나타나기도 합니다. 이런 상황에서도 일정 범위 안에서는 운전을 지속하도록 요구하는 기능이 HVRT입니다.
LVRT와 HVRT를 함께 지원하는 기능을 통칭해 FRT라고 부르며, 최근 계통연계 기술기준과 제품 사양서에서는 ‘LVRT/HVRT 지원’, ‘FRT 기능 탑재’처럼 함께 표기되는 경우가 많습니다.
발전소 운영자 입장에서 알아둘 점
LVRT는 인버터 내부에서 자동으로 동작하는 기능이라 평소에 직접 조작할 일은 거의 없습니다. 하지만 다음과 같은 점들은 알아두면 도움이 됩니다.
기능 지원 여부와 인증 확인 인버터를 선정하거나 교체할 때, 해당 제품이 적용 대상 기술기준의 LVRT 요건을 충족하는지, 관련 시험이나 인증을 받았는지 확인하는 것이 좋습니다. 계통연계 승인 과정에서 요구되는 서류와 연결되는 부분입니다.
사고 이후 이벤트 기록 확인 계통 사고 직후 인버터가 일시 정지했다가 복귀했거나, 전압 관련 경고가 기록되었다면 이벤트 로그에서 발생 시각과 내용을 확인해볼 수 있습니다. 여러 인버터가 같은 시각에 같은 기록을 남겼다면 개별 장비 문제가 아니라 계통 측 사건일 가능성이 높습니다. 앞서 오류코드 관련 글에서 다룬 기록 습관이 이 지점에서도 유용합니다.
펌웨어와 설정 관리 LVRT 동작은 인버터 펌웨어와 계통 코드 설정에 영향을 받을 수 있습니다. 펌웨어 업데이트 시 변경 내용을 확인하고, 계통 코드(그리드 코드) 설정을 임의로 바꾸지 않아야 합니다. 이 설정은 계통연계 요건과 직결되어 있어 설치 지역 기준에 맞게 시공 단계에서 지정되는 것이 일반적입니다.
보호 설정의 임의 변경 금지 발전량을 지키려는 목적이라도, 전압 관련 보호 설정이나 계통 코드를 임의로 완화하거나 변경해서는 안 됩니다. 설정 변경이 필요해 보인다면 제조사, 시공업체, 전력회사와 먼저 상의해야 합니다.
LVRT 관련 점검 체크리스트
- [ ] LVRT(저전압 운전지속)와 전압 순간저하의 개념 이해
- [ ] 분산전원 증가로 인해 LVRT가 중요해진 이유 이해
- [ ] LVRT와 HVRT, FRT의 관계 이해
- [ ] 설치한 인버터가 적용 기술기준의 운전지속 요건을 충족하는지 확인
- [ ] 관련 시험·인증 자료 보관 여부 확인
- [ ] 계통 사고 시각의 이벤트 로그와 다른 인버터 기록 비교
- [ ] 계통 코드 설정과 보호 설정은 임의로 변경하지 않기
- [ ] 펌웨어 업데이트 시 계통 지원 기능 변경 여부 확인
자주 묻는 질문 (FAQ)
Q. LVRT 기능이 있으면 정전 때도 계속 발전하나요? 아닙니다. LVRT는 계통과 연결이 유지된 상태에서 전압이 일시적으로 떨어졌을 때 버티는 기능입니다. 계통이 정전되어 단독운전 상태가 되면 안전을 위해 분리하는 것이 원칙입니다.
Q. 계통 사고 직후 인버터가 잠시 멈췄다가 다시 켜졌습니다. 고장인가요? 계통 사고의 깊이와 지속 시간이 운전지속 범위를 벗어났거나, 복귀 절차 때문에 일시적으로 정지했을 수 있습니다. 이벤트 기록을 확인하고, 반복되거나 여러 장비에서 동시에 나타나는지 살펴보시기 바랍니다.
Q. 소규모 발전소도 LVRT 기능이 필요한가요? 적용 대상과 요건은 설비 용량, 연계 전압, 지역 기준에 따라 다릅니다. 설치 전에 관련 기술기준에서 해당 용량에 요구되는 기능이 무엇인지 확인하는 것이 정확합니다.
Q. LVRT 기능이 있으면 인버터 수명에 부담이 되지 않나요? 계통 사고 중에는 인버터가 평소보다 큰 전기적 스트레스를 받을 수 있지만, 설계와 시험 단계에서 이를 고려해 견딜 수 있도록 만들어집니다. 사고가 자주 반복되는 환경이라면 별도의 점검을 받는 것이 좋습니다.
마무리: 버티는 능력이 계통 안정성의 일부가 되었다
LVRT는 계통에 사고로 인한 전압 저하가 발생했을 때 발전설비가 곧바로 이탈하지 않고 일정 범위 안에서 운전을 지속하는 기능입니다. 태양광을 비롯한 인버터 기반 전원의 비중이 커지면서, 이 기능은 선택 사항이 아니라 계통 안정성을 위한 기본 요건으로 자리 잡아가고 있습니다. 인버터는 과전류 억제, 직류단 전압 관리, 계통 동기화 유지, 무효전류 공급, 사고 후 출력 복귀 같은 복합적인 제어를 통해 이 요구에 대응합니다. 발전소 운영자는 직접 이 기능을 조작하기보다는, 제품이 적용 기준을 충족하는지 확인하고 계통 코드와 보호 설정을 임의로 바꾸지 않으며 이벤트 기록을 꾸준히 관리하는 것이 중요합니다. 구체적인 요건의 수치와 적용 범위는 개정될 수 있으므로, 한국전력을 비롯한 관련 기관의 최신 기술기준과 제조사의 공식 자료를 기준으로 확인하시기 바랍니다.
